CoreStation 20 là bộ điều khiển kiểm soát ra vào 2 cửa được thiết kế cho bảo mật cấp doanh nghiệp. Thiết bị hỗ trợ lên đến 500.000 người dùng và cung cấp các tính năng quản lý chấm công tích hợp với BioStar X. Các tính năng bảo mật nâng cao cùng với hỗ trợ PoE+ và khe cắm SAM chỉ có sẵn trên mẫu CS-20P, hỗ trợ lắp đặt linh hoạt và xác thực thẻ thông minh an toàn.
1. Hướng dẫn an toàn
Vui lòng đọc kỹ hướng dẫn an toàn này trước khi sử dụng sản phẩm để ngăn ngừa thương tích cho chính bạn và người khác, cũng như tránh thiệt hại về tài sản.
Thuật ngữ “sản phẩm” trong tài liệu này đề cập đến chính thiết bị và bất kỳ phụ kiện nào được cung cấp kèm theo sản phẩm.
Thông tin tuân thủ
- ⚠️Cảnh báo (Warning): Được sử dụng để chỉ thị thông tin cảnh báo có thể dẫn đến thương tích nghiêm trọng hoặc tử vong nếu vi phạm khi sử dụng sản phẩm.
- 🛑 Thận trọng (Caution): Được sử dụng để chỉ thị thông tin thận trọng có thể dẫn đến thương tích nhẹ hoặc hư hỏng sản phẩm nếu vi phạm khi sử dụng sản phẩm.
- ℹ️ Ghi chú (Info / Note): Được sử dụng để cung cấp các ghi chú hoặc thông tin bổ sung trong quá trình sử dụng sản phẩm.
⚠️ Cảnh báo
Lắp đặt
- Đặc biệt cẩn trọng tránh đấu nối sai dây khi sử dụng nguồn điện công suất lớn. Việc đấu nối sai dây có thể gây ra hỏa hoạn nghiêm trọng, chập điện hoặc làm hỏng sản phẩm.
- Không tự ý lắp đặt hoặc sửa chữa sản phẩm. Hành vi này có thể gây hỏa hoạn, điện giật hoặc thương tích. Sẽ không có dịch vụ sửa chữa miễn phí nào được cung cấp nếu sản phẩm bị hư hỏng do người dùng tự ý lắp đặt hoặc sửa chữa.
- Không lắp đặt sản phẩm ở những nơi tiếp xúc trực tiếp với ánh nắng mặt trời, ẩm ướt, bụi bẩn, bồ hóng hoặc nơi có thể rò rỉ khí gas. Có thể gây hỏa hoạn hoặc điện giật.
- Không lắp đặt sản phẩm ở những nơi phát sinh nhiệt, chẳng hạn như gần lò sưởi. Có thể gây hỏa hoạn hoặc điện giật do quá nhiệt.
- Không lắp đặt ở những nơi ẩm thấp. Có thể gây điện giật hoặc hỏng sản phẩm do hơi ẩm.
- Không lắp đặt ở những nơi có nhiễu điện từ. Có thể gây điện giật hoặc hỏng hỏng thiết bị.
Sử dụng
- Không để chất lỏng như nước, đồ uống hoặc hóa chất lọt vào bên trong sản phẩm. Có thể gây hỏa hoạn, điện giật hoặc hỏng thiết bị.
- Không sử dụng bộ đổi nguồn (adapter), phích cắm bị hỏng hoặc ổ cắm bị lỏng. Nếu kết nối không ổn định có thể gây hỏa hoạn hoặc điện giật.
- Không uốn cong hoặc làm đứt dây nguồn quá mức. Có thể gây hỏa hoạn hoặc điện giật.
🛑 Thận trọng
Lắp đặt
- Đọc kỹ tài liệu này trước khi lắp đặt sản phẩm để đảm bảo việc lắp đặt diễn ra an toàn và chính xác.
- Khi đấu dây cáp nguồn và các cổng kết nối, hãy chắc chắn đã ngắt nguồn điện của tất cả các thiết bị liên quan trước khi tiến hành. Nếu không, thiết bị có thể bị trục trặc.
- Trước khi cấp nguồn cho sản phẩm, hãy kiểm tra lại hướng dẫn một lần nữa để đảm bảo việc đấu dây đã chính xác, sau đó mới kết nối nguồn điện.
- Không lắp đặt sản phẩm ở những nơi tiếp xúc trực tiếp với ánh nắng mặt trời hoặc tia cực tím. Có thể gây hỏng hóc, trục trặc, phai màu hoặc biến dạng sản phẩm.
- Không để dây cáp nguồn trên lối đi lại. Có thể gây vấp ngã thương tích hoặc làm hỏng sản phẩm.
- Không lắp đặt gần các vật thể có từ trường mạnh như nam châm, TV, màn hình CRT hoặc loa. Thiết bị có thể bị lỗi hoạt động.
- Sử dụng bộ đổi nguồn đạt tiêu chuẩn IEC/EN 62368-1 và có công suất định mức cao hơn mức tiêu thụ điện năng của thiết bị đầu cuối. Khuyến nghị sử dụng các bộ đổi nguồn do Suprema cung cấp. Sử dụng nguồn điện không phù hợp có thể khiến thiết bị hoạt động sai lệch.
- Tham khảo mục Nguồn điện (Power) trong phần thông số kỹ thuật để biết cấu hình tiêu thụ dòng điện tối đa.
Sử dụng
- Không làm rơi hoặc tác động lực mạnh vào sản phẩm. Thiết bị có thể bị trục trặc.
- Đảm bảo nguồn điện không bị ngắt quãng trong quá trình nâng cấp firmware cho sản phẩm. Thiết bị có thể bị lỗi hệ thống.
- Không nhấn mạnh vào các nút bấm (bàn phím cảm ứng) của sản phẩm hoặc dùng vật sắc nhọn để ấn. Thiết bị có thể bị hỏng.
- Sử dụng sản phẩm trong phạm vi nhiệt độ từ 0 °C đến 50 °C và bảo quản ở nhiệt độ thích hợp, không quá thấp hoặc quá cao.
- Cẩn trọng khi vệ sinh sản phẩm. Lau nhẹ bề mặt sản phẩm bằng khăn sạch và khô.
- Nếu cần khử trùng sản phẩm, hãy làm ẩm một miếng khăn sạch bằng một lượng cồn khử trùng vừa đủ và lau nhẹ bề mặt. Sử dụng cồn khử trùng chứa 70-75% cồn isopropyl (IPA) và một miếng vải mềm sạch, không xơ.
- Không phun trực tiếp chất khử trùng lên sản phẩm.
- Không sử dụng sản phẩm cho các mục đích khác ngoài mục đích thiết kế.
ℹ️ Pin RTC: Việc thay thế bằng các loại pin không được chứng nhận hoặc không đúng chủng loại có thể gây nguy cơ cháy nổ. Hủy bỏ pin đã qua sử dụng theo quy định về chất thải của địa phương hoặc quốc tế.
2. Tổng quan về bộ điều khiển 2 cửa CS-20

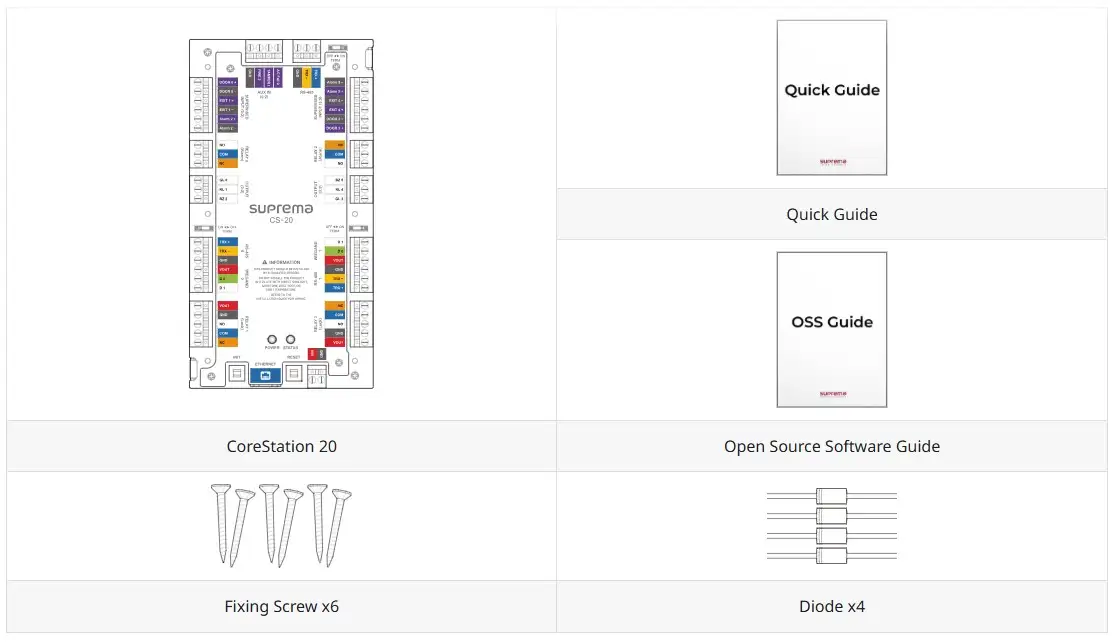

2.1 Các thành phần trong hộp CS-20

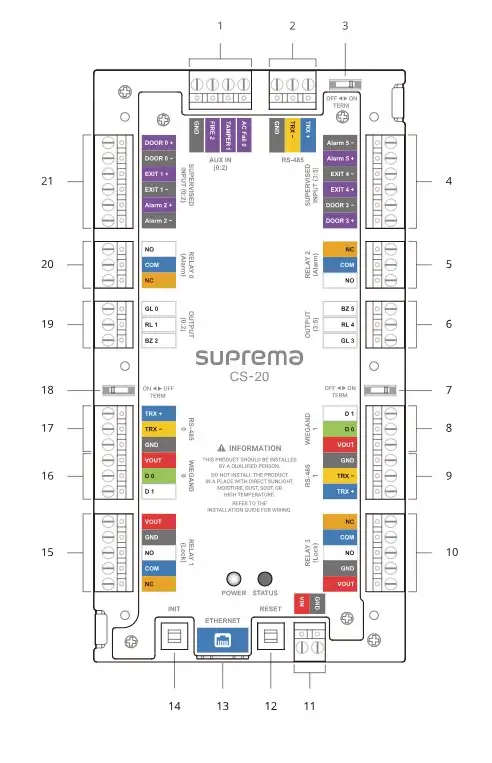

2.2 Tên và các chức năng của từng bộ phận
| STT | Tên bộ phận |
|---|---|
| 1 | Kết nối AUX IN (0:2) |
| 2 | Kết nối RS-485 |
| 3 | Công tắc điện trở cuối RS-485 |
| 4 | Kết nối SUPERVISED INPUT (3:5) hoặc Input (3:5) |
| 5 | Kết nối RELAY 2 (Báo động – Alarm) |
| 6 | Kết nối OUTPUT (3:5) |
| 7 | Công tắc điện trở cuối RS-485 1 |
| 8 | Kết nối WIEGAND 1 |
| 9 | Kết nối RS-485 1 |
| 10 | Kết nối RELAY 3 (Khóa – Lock) |
| 11 | Kết nối nguồn CoreStation 20 (DC 12V / DC 24V IN) |
| 12 | Nút RESET |
| 13 | Kết nối ETHERNET |
| 14 | Nút INIT |
| 15 | Kết nối RELAY 1 (Khóa – Lock) |
| 16 | Kết nối WIEGAND 0 |
| 17 | Kết nối RS-485 0 |
| 18 | Công tắc điện trở cuối RS-485 0 |
| 19 | Kết nối OUTPUT (0:2) |
| 20 | Kết nối RELAY 0 (Báo động – Alarm) |
| 21 | Kết nối SUPERVISED INPUT (0:2) hoặc Input (0:2) |
ℹ️ Thông tin:
- Nhấn giữ nút INIT trong hơn 2 giây sau khi khởi tạo sản phẩm được liên kết với thiết bị để kết nối sản phẩm đó với thiết bị khác.
- Nhấn nút RESET để khởi động lại sản phẩm.
- Bạn có thể sử dụng nguồn điện đầu ra của thiết bị đọc (12Vdc, tối đa 0,6A / 24Vdc, tối đa 0,3 A) làm nguồn cấp cho thiết bị Wiegand khi kết nối thiết bị này với thiết bị Wiegand. Bạn có thể kết nối hai thiết bị Wiegand có công suất tiêu thụ 0,3 A dựa trên nguồn điện đầu ra 12Vdc.
2.3 Đèn LED trạng thái CoreStation 20
Trạng thái của sản phẩm có thể được kiểm tra tại phần STATUS nằm ở phía bên phải mặt trước của sản phẩm, hiển thị tuần tự trạng thái của Ethernet, RS-485, RS-485 0, RS-485 1 sau mỗi giây.
| Mục | Đèn LED | Trạng thái |
|---|---|---|
| Ethernet | Nhấp nháy Đỏ/Hồng sẫm | Kết nối IP tĩnh thất bại |
| Nhấp nháy Đỏ/Xanh dương | Kết nối IP động thành công | |
| Nhấp nháy Đỏ/Xanh lục lam | Kết nối IP tĩnh thành công | |
| Nhấp nháy Đỏ/Vàng | Đang chờ kết nối IP động | |
| Nhấp nháy Đỏ/Đỏ | Kết nối IP động thất bại | |
| RS-485 | Nhấp nháy Hồng sẫm/Xanh dương | Thiết bị phụ (Slave) bình thường |
| Nhấp nháy Hồng sẫm/Vàng | Thiết bị phụ bị ngắt kết nối | |
| Nhấp nháy Hồng sẫm/Đỏ | Không có thiết bị phụ | |
| RS-485 0 | Nhấp nháy Vàng/Xanh dương | Thiết bị phụ bình thường |
| Nhấp nháy Vàng/Vàng | Thiết bị phụ bị ngắt kết nối | |
| Nhấp nháy Vàng/Đỏ | Không có thiết bị phụ | |
| RS-485 1 | Nhấp nháy Xanh lá/Xanh dương | Thiết bị phụ bình thường |
| Nhấp nháy Xanh lá/Vàng | Thiết bị phụ bị ngắt kết nối | |
| Nhấp nháy Xanh lá/Đỏ | Không có thiết bị phụ | |
| Hệ thống (System) | Nhấp nháy Trắng/Trắng | Khóa hệ thống (Điều kiện hoạt động và hành vi của BioStar X) + Kích hoạt báo động cạy phá (Tamper on) |
| Nhấp nháy Trắng/Hồng sẫm | Khóa hệ thống (Điều kiện hoạt động và hành vi của thiết bị) + Kích hoạt báo động cạy phá (Tamper on) | |
| Nhấp nháy Trắng/Xanh dương | Kích hoạt báo động cạy phá (Tamper on) | |
| Nhấp nháy Trắng/Xanh lục lam | Kết nối BioStar X thành công + Kích hoạt báo động cạy phá (Tamper on) | |
| Nhấp nháy Trắng/Xanh lá | Kết nối BioStar X thành công | |
| Nhấp nháy Trắng/Vàng | Khóa hệ thống (Điều kiện hoạt động và hành vi của BioStar X) | |
| Nhấp nháy Trắng/Đỏ | Khóa hệ thống (Điều kiện hoạt động và hành vi của thiết bị) |

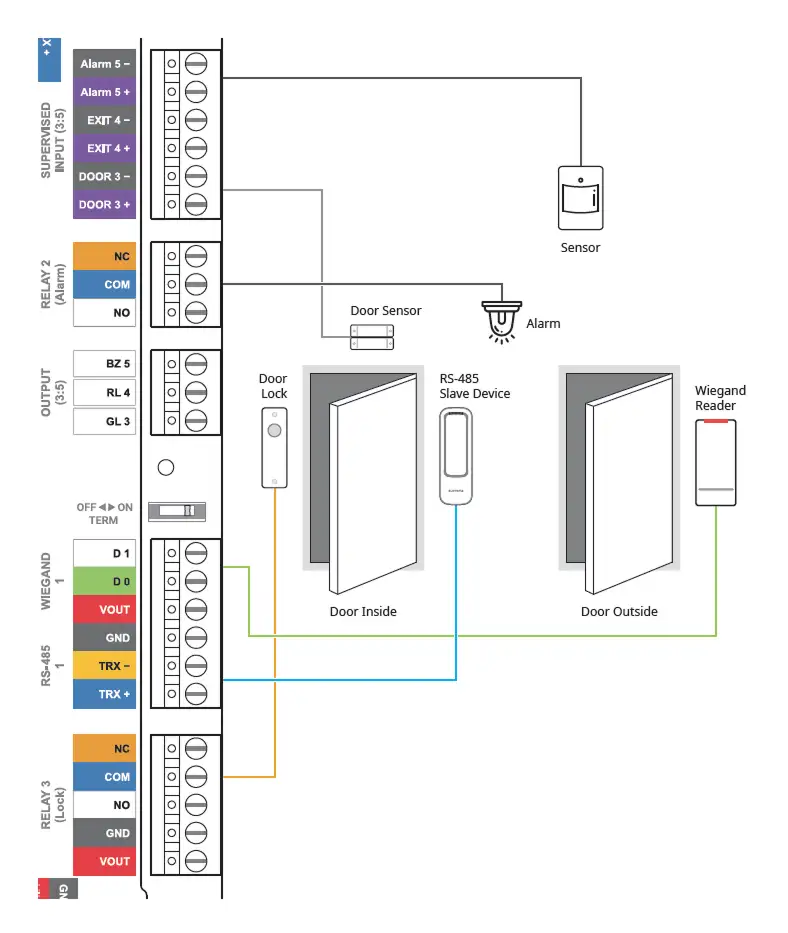

2.4 Ví dụ lắp đặt với CS-20
Sản phẩm này được thiết kế cho môi trường cấp doanh nghiệp như một hệ thống kiểm soát ra vào trung tâm và có thể lưu trữ thông tin cho tối đa 500.000 người dùng.
Thiết bị tích hợp với BioStar X để hỗ trợ cả kiểm soát ra vào và chấm công, đồng thời cung cấp nhiều giao diện khác nhau, bao gồm RS-485 (OSDP), Wiegand, đầu vào giám sát (supervised input) và AUX.

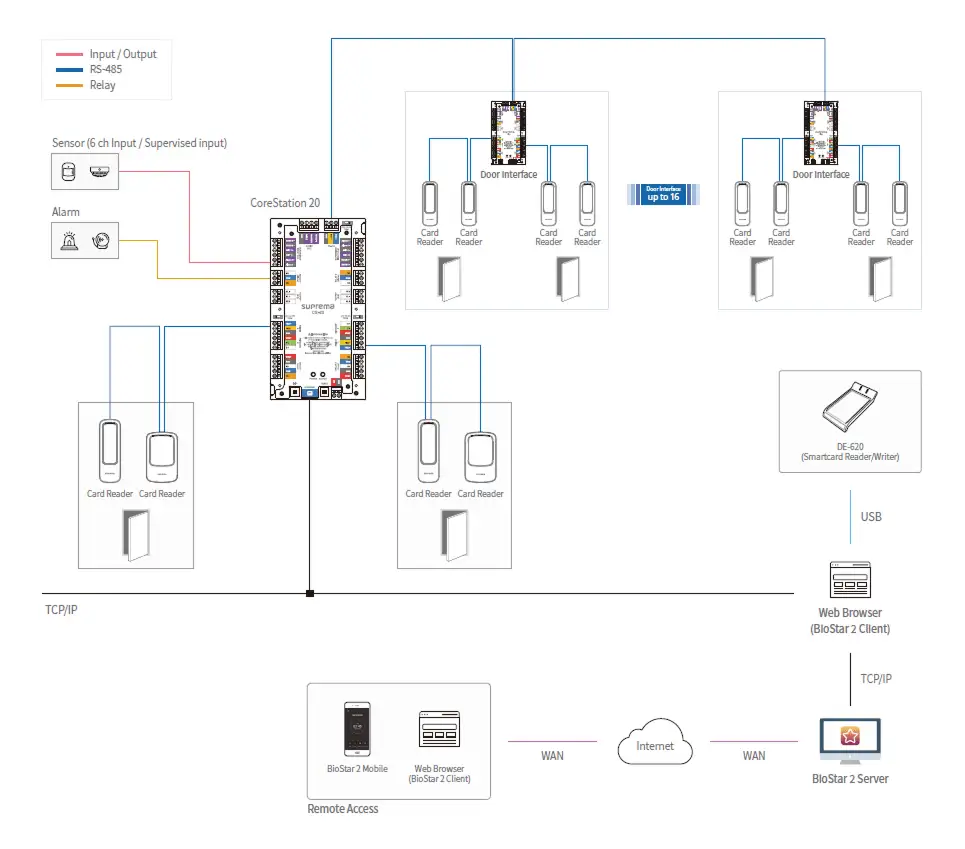

2.5 Sơ đồ hệ thống
Sản phẩm này hỗ trợ ba cổng RS-485, và bằng cách kết nối Giao diện cửa (Door Interface) theo dạng nối chuỗi (daisy chain), có thể cấu hình lên đến 34 cửa.
ℹ️ Thông tin:
- Có thể kết nối tối đa 2 thiết bị trên mỗi cổng đối với RS-485 0 và RS-485 1.
- Nếu kết nối nhiều hơn 3 thiết bị vào một cổng RS-485 duy nhất, thiết bị mong muốn có thể không xuất hiện trong danh sách có thể kết nối khi tìm kiếm các thiết bị phụ.
- Nếu bạn kết nối Giao diện cửa làm thiết bị phụ với cổng host, ngay cả khi kết nối với CoreStation 20 bị gián đoạn, các thiết bị phụ kết nối với Giao diện cửa vẫn có thể nhận diện Mã cơ sở (Facility Code) của thẻ thông qua chế độ ngoại tuyến dành riêng cho Mã cơ sở và mở khóa cửa.
- Mẫu CS-20P: Chỉ sử dụng các thiết bị phụ được kết nối trực tiếp với cổng đầu đọc của CS-20P khi thẻ SAM được lắp đặt.

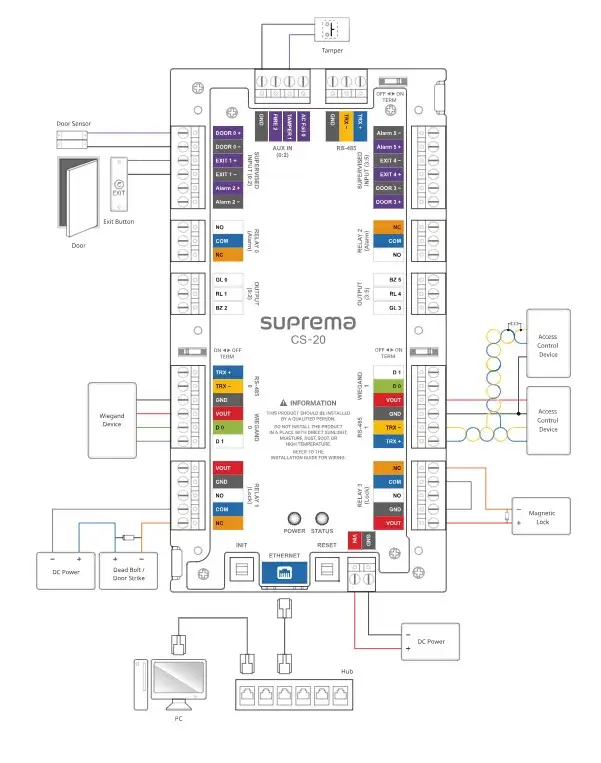

2.6 Sơ đồ kết nối tổng thể
3. Hướng dẫn lắp đặt CS-20 chi tiết
Cố định sản phẩm: Cố định sản phẩm chắc chắn bằng vít tại vị trí cần lắp đặt.
3.1 Kết nối nguồn điện
🛑 Thận trọng:
- Hãy đảm bảo sử dụng nguồn điện riêng biệt cho thiết bị kiểm soát ra vào và các sản phẩm khác.
- Sử dụng bộ nguồn (adapter) đã được phê duyệt theo tiêu chuẩn IEC/EN 62368-1 và hỗ trợ mức tiêu thụ điện năng cao hơn sản phẩm. Nếu bạn muốn kết nối và sử dụng một thiết bị khác chung với bộ nguồn, bạn nên sử dụng bộ nguồn có công suất dòng điện bằng hoặc lớn hơn tổng công suất tiêu thụ yêu cầu của thiết bị đầu cuối và thiết bị còn lại đó.
- Tham khảo mục Nguồn điện trong thông số kỹ thuật của sản phẩm để biết thông số kỹ thuật về mức tiêu thụ dòng điện tối đa.
- KHÔNG nối dài thêm dây cáp nguồn khi sử dụng bộ nguồn.
ℹ️ Thông tin: Khuyến nghị kết nối và sử dụng Bộ lưu điện (UPS) để ngăn ngừa sự cố mất điện.
Thông số kỹ thuật nguồn cho đầu đọc và khóa theo từng loại nguồn điện
| Nguồn điện | Đầu đọc (Dòng điện tối đa, số lượng thiết bị) | Khóa (Dòng điện tối đa, số lượng thiết bị) |
|---|---|---|
| DC 12V | 600mA (300mA x 2) | 1.2A (600mA x 2) |
| DC 24V | 300mA (150mA x 2) | 600mA (300mA x 2) |
| PoE+ (12V out) | 600mA (300mA x 2) | 600mA (600mA x 1) |
Chiều dài nối dài tối đa theo thông số kỹ thuật của cáp
Khoảng cách có thể kết nối có thể thay đổi tùy thuộc vào thông số kỹ thuật của cáp và môi trường lắp đặt được sử dụng để kết nối nguồn. Nếu kết nối cáp không đúng cách, thiết bị có thể bị lỗi. Sản phẩm này hỗ trợ nguồn DC 12V, DC 24V và PoE+, vì vậy hãy đảm bảo kết nối nguồn chính xác bằng cách kiểm tra chiều dài nối dài tối đa theo từng thông số kỹ thuật của cáp.
| Thông số kỹ thuật cáp | DC 12V / Đầu đọc (300mA) | DC 12V / Khóa (600mA) | DC 24V / Đầu đọc (150mA) | DC 24V / Khóa (300mA) | PoE+ (12V Output) / Đầu đọc (300mA) | PoE+ (12V Output) / Khóa (600mA) |
|---|---|---|---|---|---|---|
| 14 AWG | 380 m | 190 m | 1540 m | 770 m | 380 m | 190 m |
| 16 AWG | 240 m | 120 m | 960 m | 480 m | 240 m | 120 m |
| 18 AWG | 150 m | 75 m | 600 m | 300 m | 150 m | 75 m |
3.2 Kết nối mạng
TCP/IP
Kết nối LAN (kết nối với hub/switch)
Bạn có thể kết nối sản phẩm với một hub/switch bằng cáp mạng CAT-5 thông thường.
Kết nối LAN (kết nối trực tiếp với PC)
Sản phẩm này có chức năng tự động chuyển đổi MDI/MDIX, vì vậy bạn có thể kết nối trực tiếp với PC bằng cáp CAT-5e tiêu chuẩn.
Mẫu CS-20P hỗ trợ PoE+, cung cấp nguồn điện thông qua cáp Ethernet. Khi sử dụng PoE+, chỉ hỗ trợ một kết nối Khóa.
Các cổng và dịch vụ mạng
Thiết bị này sử dụng các cổng sau để giao tiếp mạng và vận hành dịch vụ ổn định.
- TCP: Được sử dụng cho các dịch vụ giao tiếp giữa máy chủ và thiết bị, và cho dịch vụ chuyển đổi trạng thái hoạt động của thiết bị.
- UDP: Được sử dụng cho dịch vụ phát hiện thiết bị (device discovery) để tìm kiếm các thiết bị trên mạng.
ℹ️ Thông tin: Các cổng này được sử dụng để cung cấp các tính năng mạng thông thường của sản phẩm. Khi cấu hình các quy tắc tường lửa hoặc cài đặt bảo mật mạng, hãy cho phép sử dụng các cổng này.

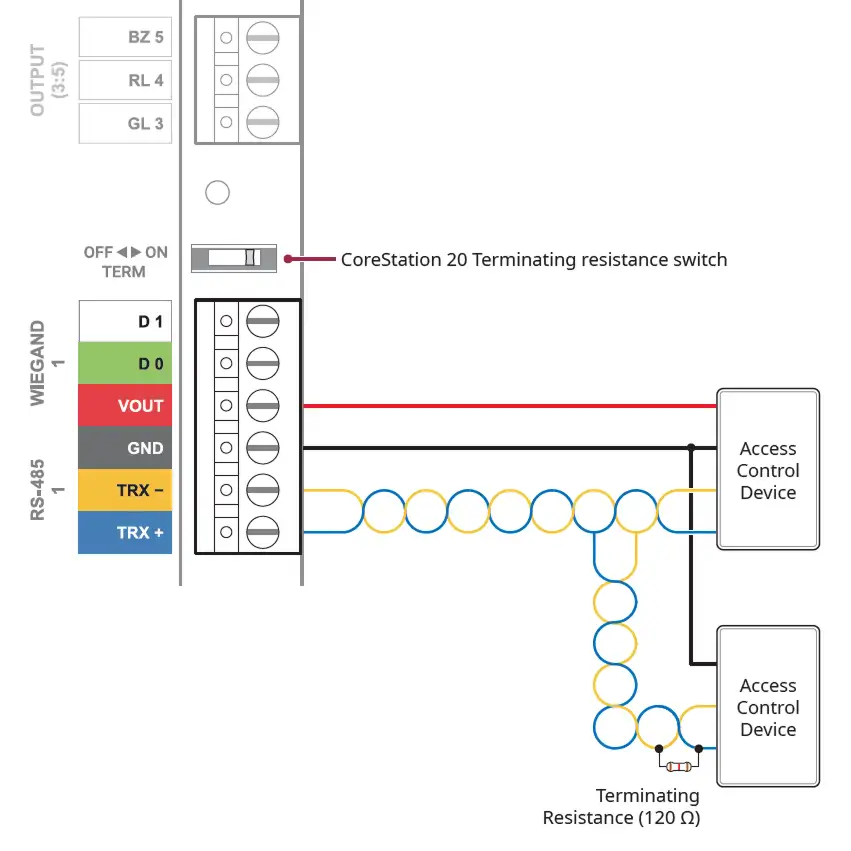

3.3 Kết nối RS-485
Sản phẩm này hỗ trợ ba cổng RS-485, và bằng cách kết nối Giao diện cửa theo dạng nối chuỗi (daisy chain), có thể cấu hình lên đến 34 cửa.
ℹ️ Thông tin:
- Tổng số thiết bị RS-485 kết nối với sản phẩm không được vượt quá 84 (Bao gồm cả Giao diện cửa).
- Có thể kết nối tối đa 2 thiết bị trên mỗi cổng đối với RS-485 0 và RS-485 1.
- Nếu kết nối nhiều hơn 3 thiết bị vào một cổng RS-485 duy nhất, thiết bị mong muốn có thể không xuất hiện trong danh sách có thể kết nối khi tìm kiếm các thiết bị phụ.
- Sử dụng cáp từ AWG26 trở lên cho cáp RS-485, và tất cả hệ thống dây điện phải tuân thủ các tiêu chuẩn ANSI/NFPA 70.
- Sử dụng cáp cặp xoắn (twisted pair) AWG24 với chiều dài tối đa là 1,2 km cho cáp RS-485.
- Khuyến nghị sử dụng cáp RS-485 có trở kháng đặc tính là 120 Ω.
- Kết nối các điện trở cuối (120 Ω) tại cả hai đầu của kết nối chuỗi RS-485. Nếu kết nối vào giữa đường dây, mức tín hiệu sẽ bị giảm và hiệu suất giao tiếp sẽ bị suy giảm. Hãy chắc chắn kết nối nó ở cả hai đầu của kết nối chuỗi. Gạt công tắc điện trở cuối của sản phẩm này sang vị trí ON.
3.4 Kết nối Relay
Sản phẩm có hai loại cổng relay-Alarm (Báo động) và Lock (Khóa)—mỗi loại có thể được sử dụng cho các mục đích cụ thể.
- Alarm: Có thể kết nối với các thiết bị phát ra âm thanh cảnh báo hoặc cảnh báo xâm nhập, chẳng hạn như đèn cảnh báo, còi báo động hoặc chuông báo.
- Lock: Có thể kết nối với các thiết bị khóa và mở khóa cửa, chẳng hạn như khóa chốt điện từ (electric strike) hoặc khóa từ (magnetic lock).
Khi sử dụng khóa từ, hãy kết nối trực tiếp nguồn của khóa với các cổng GND và VOUT của cổng Lock như trong hình bên dưới.
Chú ý: Khi sử dụng khóa từ (magnetic lock), hãy kết nối trực tiếp nguồn của khóa.
Khóa Fail Safe
Để sử dụng Khóa Fail Safe, hãy kết nối relay NC như trong hình bên dưới. Thông thường có một dòng điện chạy qua relay của khoá. Khi relay được kích hoạt, chặn dòng điện lại, cửa sẽ mở. Nếu nguồn điện cấp cho sản phẩm bị cắt do mất điện hoặc yếu tố bên ngoài, cửa sẽ tự động mở.
ℹ️ Thông tin: Lắp đặt một điốt gần cả hai phía của dây khóa cửa như trong hình để bảo vệ relay khỏi dòng điện ngược xuất hiện khi khóa cửa hoạt động. Hãy chắc chắn kết nối Cathode (hướng có vạch màu) vào phần cực dương (+) của nguồn điện và chú ý đến hướng của điốt.
Khi sử dụng khóa từ, hãy kết nối trực tiếp nguồn của khóa với các cổng GND và VOUT của cổng Lock như trong hình bên dưới.
⚠️ Chú ý: Chỉ có thể sử dụng khóa từ khi kết nối trực tiếp nguồn của khóa.
Khóa Fail Secure Lock
Để sử dụng Khóa an toàn chống lỗi, hãy kết nối relay NO như trong hình bên dưới. Thông thường không có dòng điện chạy qua relay của Khóa. Khi dòng điện được kích hoạt bởi relay, cửa sẽ mở. Nếu nguồn điện cấp cho sản phẩm bị cắt do mất điện hoặc yếu tố bên ngoài, cửa sẽ vẫn khóa.
ℹ️ Thông tin: Lắp đặt một điốt gần cả hai phía của dây khóa cửa như trong hình để bảo vệ relay khỏi dòng điện ngược xuất hiện khi khóa cửa hoạt động. Hãy chắc chắn kết nối Cathode (hướng có vạch màu) vào phần cực dương (+) của nguồn điện và chú ý đến hướng của điốt.
Khi sử dụng khóa từ, hãy kết nối trực tiếp nguồn của khóa với các cổng GND và VOUT của cổng Lock như trong hình bên dưới.
⚠️ Chú ý: Chỉ có thể sử dụng khóa từ khi kết nối trực tiếp nguồn của khóa.
3.5 Kết nối Wiegand

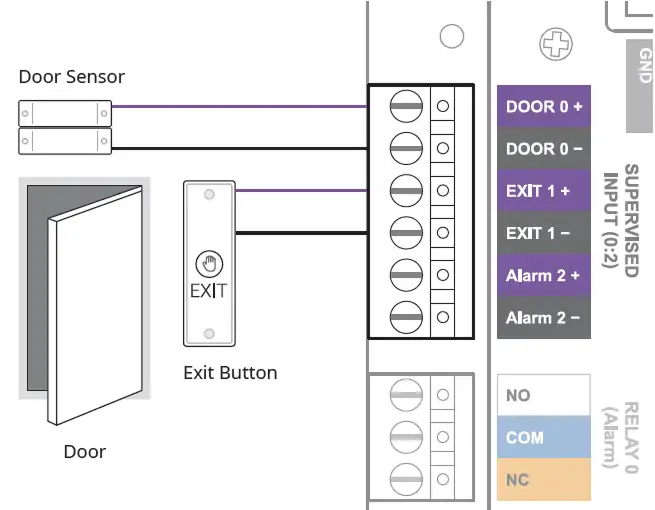

3.6 Cảm biến cửa và nút nhấn Exit (Ra ngoài)
Các cổng SUPERVISED INPUT từ Số 0 – Số 5 có thể được thiết lập để sử dụng làm Đầu vào thông thường (Input) hoặc Đầu vào có giám sát (Supervised Input).
ℹ️ Thông tin: Cổng báo động SUPERVISED INPUT có thể được sử dụng bằng cách kết nối các điện trở 1 kΩ, 2,2 kΩ, 4,7 kΩ, hoặc 10 kΩ. Sau khi kết nối điện trở phù hợp với thiết bị đầu vào, hãy thiết lập giá trị điện trở tương ứng trong phần mềm BioStar X.

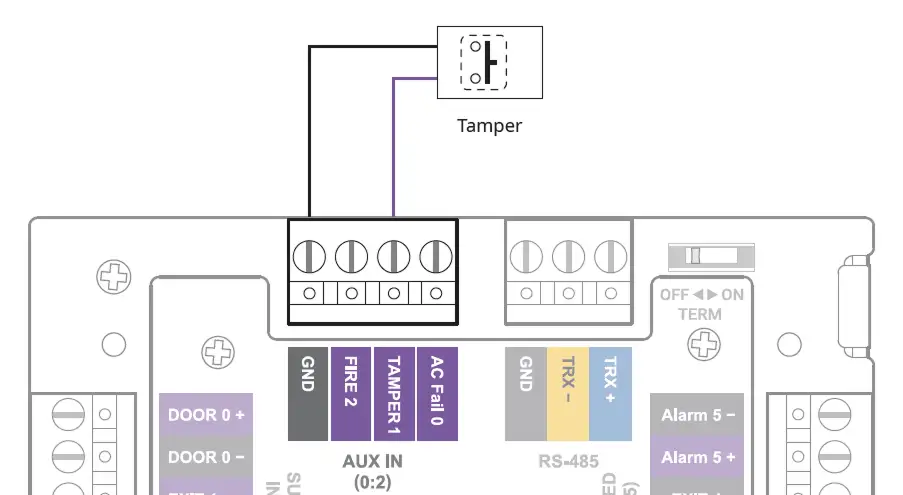

3.7 Đầu vào AUX
Bạn có thể kết nối thiết bị phát hiện mất nguồn điện, công tắc báo động cạy phá (tamper), hoặc thiết bị phát hiện hỏa hoạn với cổng AUX IN.
3.8 Khe cắm thẻ SAM (Chỉ dành cho mẫu CS-20P)
Bạn có thể sử dụng thẻ SAM (Secure Access Module).
ℹ️ Thông tin: Chỉ sử dụng các thiết bị phụ được kết nối trực tiếp với cổng đầu đọc của CS-20P khi thẻ SAM được lắp đặt.
3.9 Khôi phục cài đặt gốc (Factory default)
Bạn có thể khôi phục cài đặt gốc cho CoreStation trong trình quản lý Corestation Setup Manager.
- Truy cập vào Corestation Setup Manager và nhấp vào CONFIGURE.
- Nhấp vào Factory Default.
ℹ️ Thông tin:
- Bạn chỉ có thể sử dụng tính năng Khôi phục cài đặt gốc (Factory Default) khi chứng chỉ gốc (root certificate) được lưu trữ trên thiết bị.
- Bạn có thể xem hoặc quản lý các cài đặt mạng của CoreStation và giám sát trạng thái của các thiết bị phụ, các cổng đầu vào/đầu ra, và các cổng Wiegand bằng cách truy cập Corestation Setup Manager.
- Corestation Setup Manager được hỗ trợ trên phiên bản phần mềm (firmware) 1.0.0 hoặc mới hơn.
- Để biết thêm thông tin về Corestation Setup Manager, vui lòng tham khảo tài liệu của Corestation Setup Manager.
- Phiên bản BioStar X mới nhất có thể được kiểm tra khi thiết bị được kết nối với mạng và có thể được thiết lập lại.
- Để biết thêm thông tin, vui lòng liên hệ với Đội ngũ Hỗ trợ Kỹ thuật của Suprema.
4. Thông số kỹ thuật của CoreStation 20
| Mục | Thông số chi tiết | Nội dung |
|---|---|---|
| Thông số chung | Model Name | CS-20, CS-20P |
| Bộ xử lý (CPU) | 1.2 GHz Đơn nhân (Single Core) | |
| Bộ nhớ (Memory) | 4 GB Flash + 256 MB RAM | |
| Chip mã hóa | Có hỗ trợ (Supported) | |
| Đèn LED hiển thị | • POWER: Màu đỏ đơn sắc (RED single-color) • STATUS: Đa màu (Multi-color) |
|
| Nhiệt độ hoạt động | 0 °C ~ 50 °C | |
| Nhiệt độ lưu trữ | -40 °C ~ 70 °C | |
| Độ ẩm hoạt động | 0 % ~ 80 %, không ngưng tụ (non-condensing) | |
| Độ ẩm lưu trữ | 0 % ~ 95 %, không ngưng tụ (non-condensing) | |
| Điều kiện môi trường vận hành | 0 °C ~ 49 °C | |
| Chứng nhận (Authentication) | CE, UKCA, KC, FCC, RCM, IC, RoHS, REACH, WEEE, EAC | |
| Dung lượng | Số lượng người dùng tối đa | 500.000 người dùng (Max. User) |
| Thông tin xác thực tối đa (tỷ lệ 1:1) | • Thẻ (Card): 500.000 • Mã PIN: 500.000 |
|
| Nhật ký sự kiện dạng văn bản tối đa | 5.000.000 nhật ký (Max. Text logs) | |
| Giao diện kết nối | Ethernet | Có hỗ trợ (10/100 Mbps, tự động chuyển đổi MDI/MDI-X) |
| Giao thức mạng | TCP, UDP | |
| Cổng kết nối RS-485 | 3 kênh (3 ch) | |
| Giao thức truyền thông RS-485 | Tuân thủ tiêu chuẩn OSDP V2 (OSDP V2 compliant) | |
| Cổng kết nối Wiegand | 2 kênh (2 ch) | |
| Relay (Rơ-le) | 4 rơ-le (4 relays) | |
| Đầu vào (Input) | 6 kênh (6 ch) — Có thể tùy chọn giữa Input hoặc Supervised input | |
| Đầu ra (Output) | 6 kênh (6 ch) | |
| Đầu vào giám sát (Supervised Input) | 6 kênh (6 ch) — Có thể tùy chọn giữa Input hoặc Supervised input | |
| Đầu vào AUX (AUX Input) | 3 kênh (3 ch) bao gồm: Mất nguồn AC (AC POWER FAIL), Cạy phá (Tamper), Hỏa hoạn (Fire)
PoE+ Khe cắm thẻ SAM (SAM Slot) |
|
| Thông số điện năng | Nguồn điện vào (Power) | • 12Vdc: Dòng điện tối đa 2,8 A (Current: Max. 2.8 A) • 24Vdc: Dòng điện tối đa 1,4 A (Current: Max. 1.4 A) |
| Nguồn điện đầu ra (Power Output) | • Khi dùng nguồn DC 12V: – Đầu đọc (Reader): Tối đa 0,6 A (0,3 A x 2) – Khóa (Lock): Tối đa 1,2 A (0,6 A x 2) • Khi dùng nguồn DC 24V: – Đầu đọc (Reader): Tối đa 0,3 A (0,15 A x 2) – Khóa (Lock): Tối đa 0,6 A (0,3 A x 2)• Khi dùng nguồn PoE+ (đầu ra 12V): – Đầu đọc (Reader): Tối đa 0,6 A (0,3 A x 2) – Khóa (Lock): Tối đa 0,6 A (0,6 A x 1) |
|
| Điện áp đầu vào công tắc mức cao (VIH) | Tối thiểu: 3 V / Tối đa: 5 V (Min.: 3 V / Max.: 5 V) | |
| Điện áp đầu vào công tắc mức thấp (VIL) | Tối đa: 1 V (Max.: 1 V) | |
| Thông số Relay (Rơ-le) | 5 A @ 30 VDC Tải trở (Resistive load) |

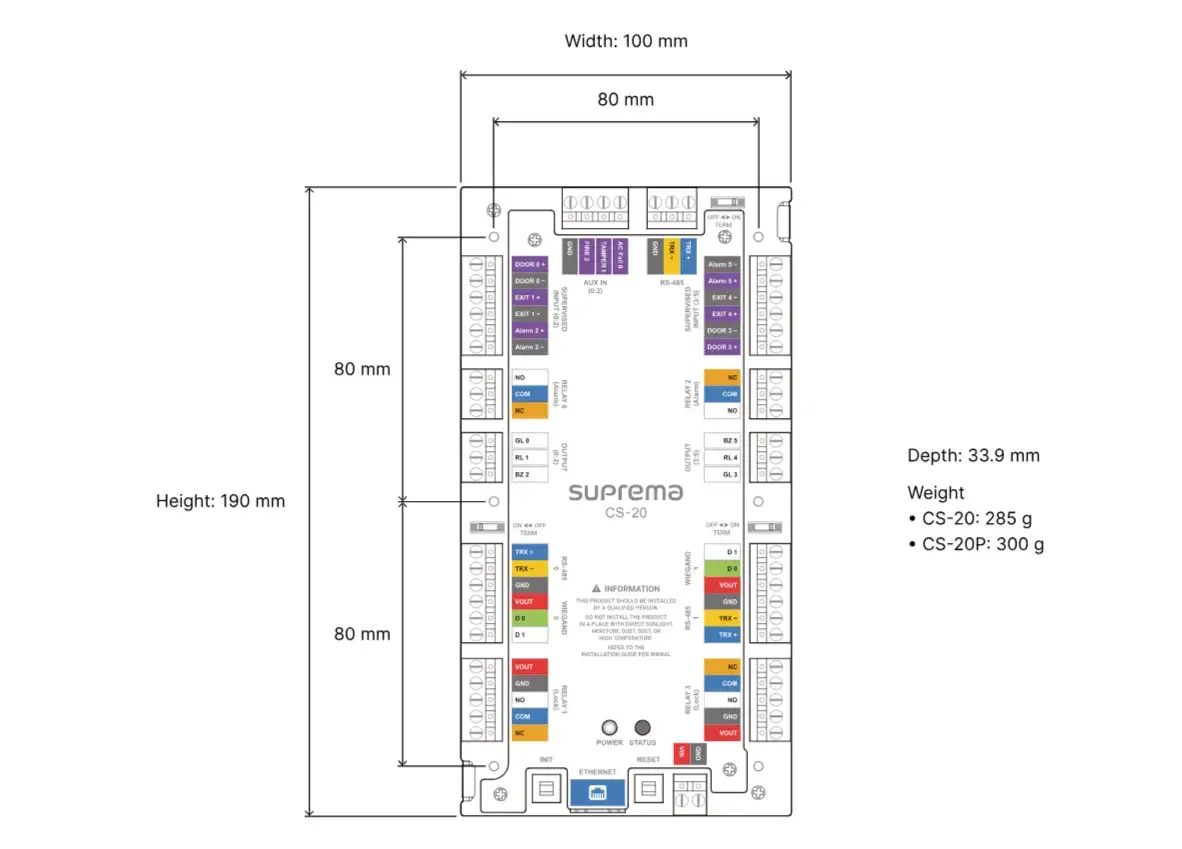

Kích thước và trọng lượng
