Module IM-120

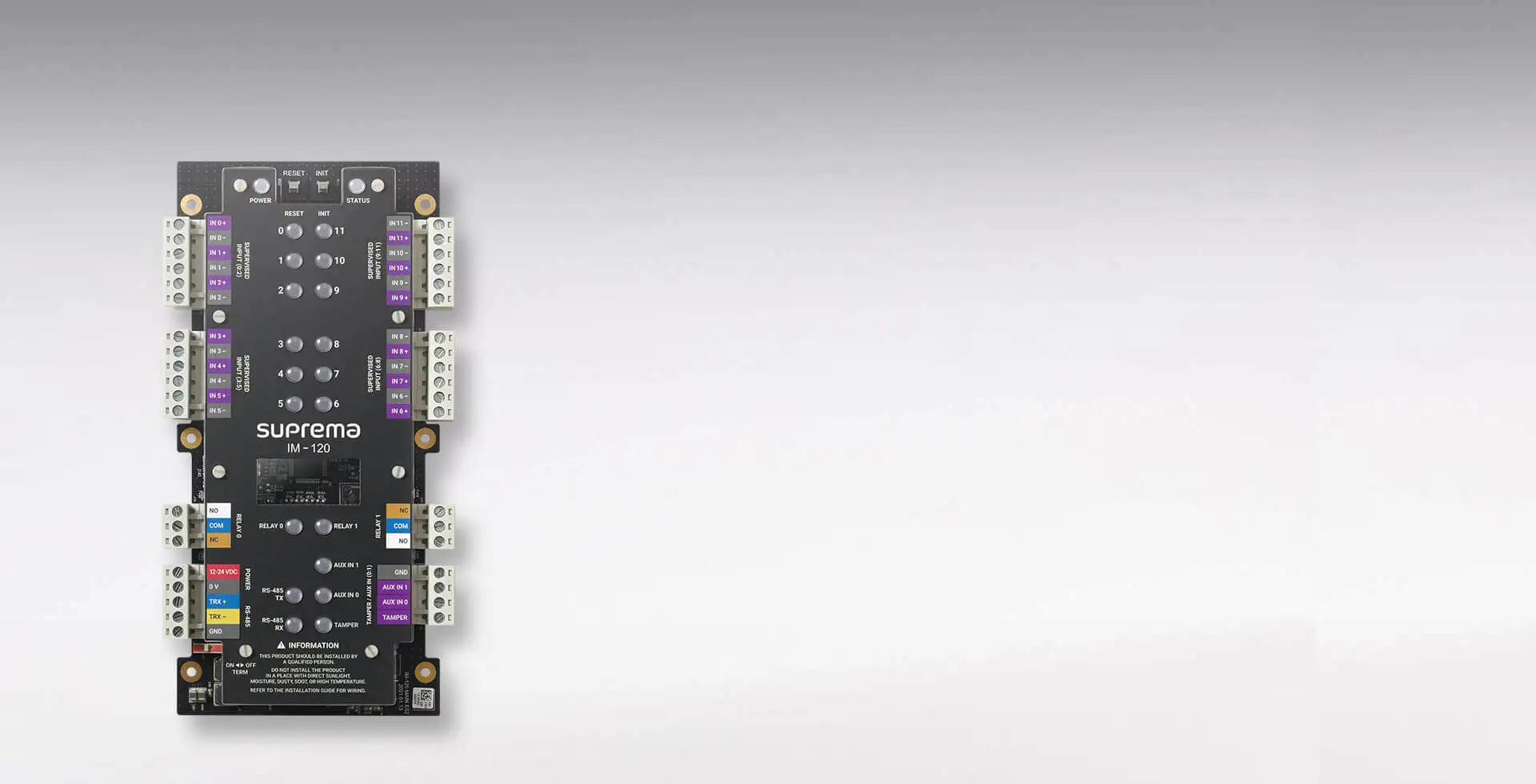

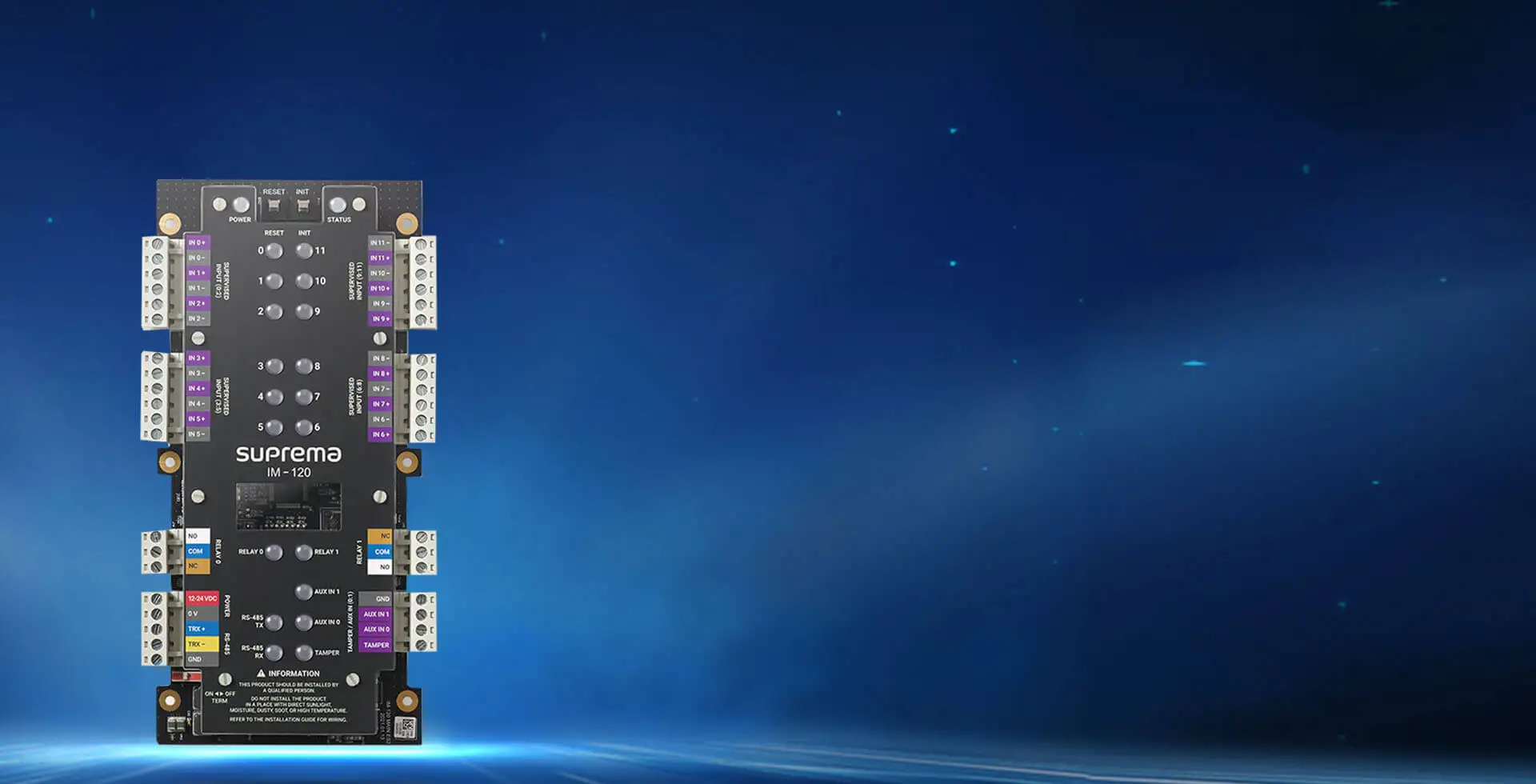

Mô-đun đầu vào IM-120 là module mở rộng đa đầu vào, có thể điều khiển tối đa tới 12 đầu vào được giám sát, 2 AUX, 1 công tắc tạm thời và 2 rơ le. Thiết bị cho phép kết nối tổng cộng 31 đơn vị với thiết bị chính thông qua RS485. Bên cạnh đó module cũng cho phép sử dụng các đầu vào để giao tiếp với cảm biến hoặc tiếp điểm cửa,… cũng như cung cấp giao diện “tiếp xúc khô” đơn giản cho các hệ thống khác.

Đặc trưng nổi bật của Module đầu vào IM-120

• Module IM-120 hỗ trợ liên kết linh hoạt giữa các tín hiệu đầu vào và rơle điều khiển – ví dụ, rơle có thể tiếp tục giữ trạng thái kích hoạt miễn là đầu vào vẫn đang được duy trì.
• Thiết bị tích hợp chức năng ghi nhận trạng thái hoạt động, cho phép xác định rõ khi đầu vào chuyển từ trạng thái BẬT sang TẮT và ngược lại.
• Khi phát hiện các tình huống cảnh báo như đứt dây hoặc chạm chập, thiết bị sẽ thực hiện ngay các hành động phản hồi theo cấu hình.

Nhiều đầu vào được cấu hình cho nhiều rơle

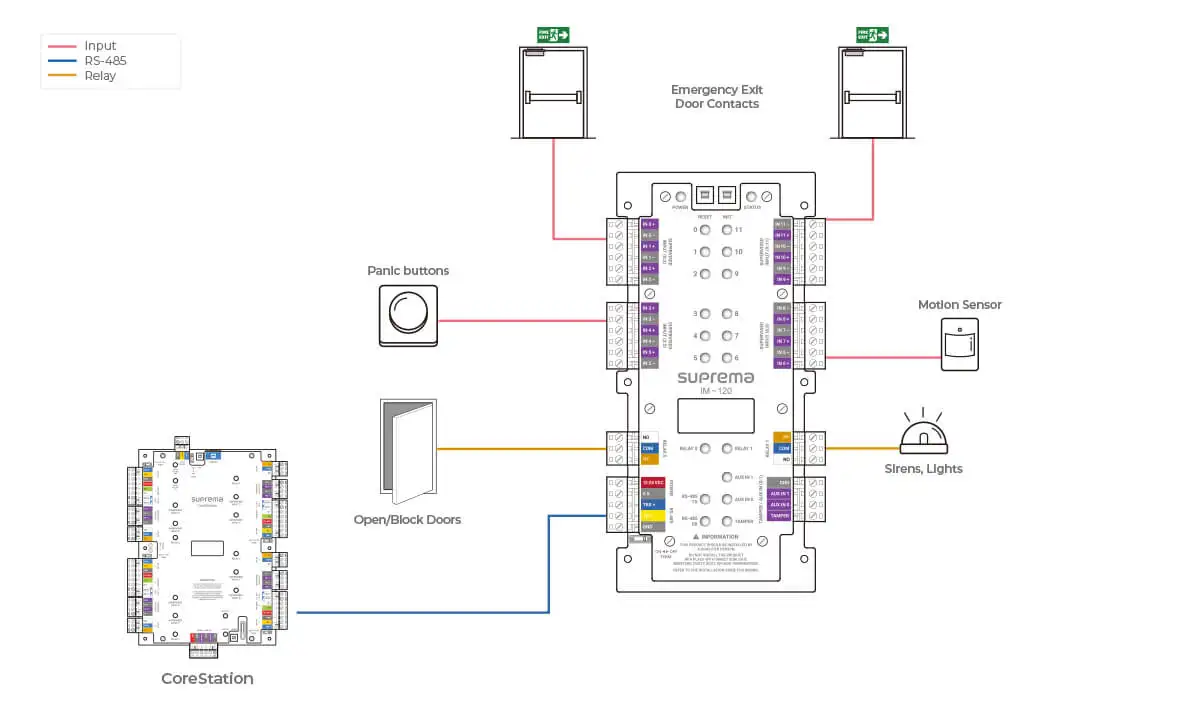

Hỗ trợ 12 đầu vào được giám sát có thể cấu hình liên kết cho M:N. Cho phép kết nối cảm biến, công tắc từ, thiết bị báo động,… với khả năng giám sát trạng thái chính xác (mở, đóng, cắt dây, chạm dây).

Chế độ hoạt động ngoại tuyến

• Khi Input Module ngoại tuyến khỏi thiết bị chính, các liên kết giữa đầu vào và rơle vẫn hoạt động.
• Khi ngoại tuyến, Input Module vẫn có thể lưu trữ tới 10 nhật ký, có thể hữu ích cho việc khắc phục sự cố.
• Nếu số sự kiện vượt quá 10, các sự kiện cũ sẽ được xóa dần theo thứ tự xảy ra.

Đầu vào phụ trợ & Tamper

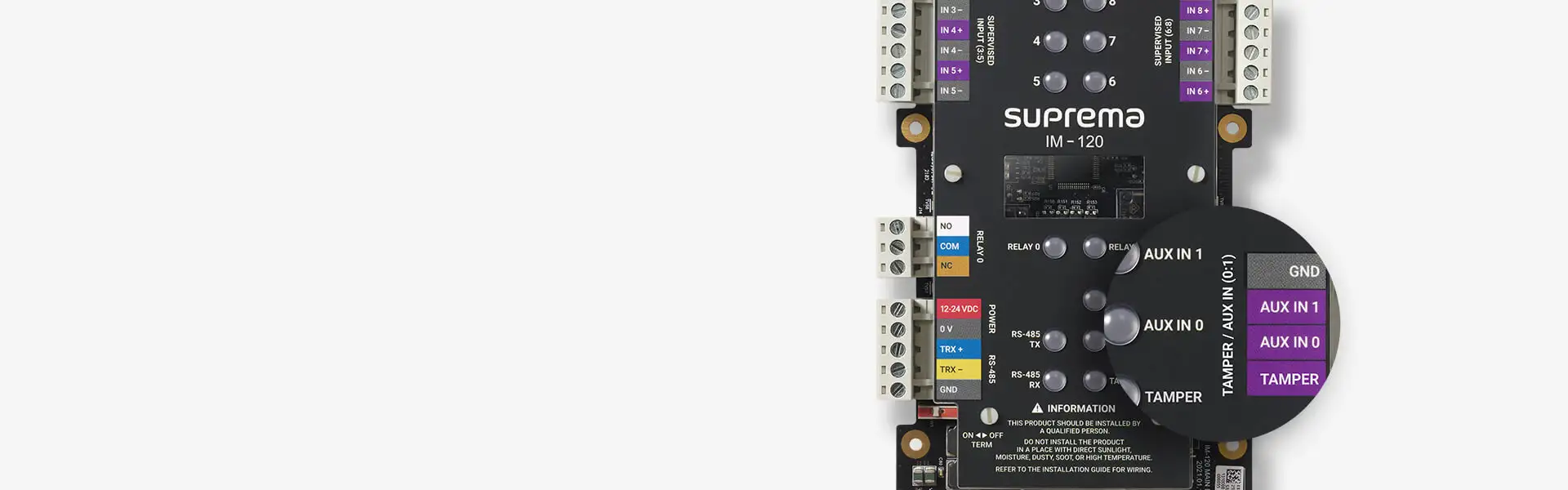

IM-120 cũng hỗ trợ 3 đầu vào AUX, bao gồm 1 đầu vào dành riêng cho công tắc chống phá hoại để phát hiện lỗi nguồn hoặc trạng thái mạng (bật/ tắt) với thiết bị chính.

Xem thêm: Hướng dẫn lắp đặt chi tiết Input Module IM-120
